Projektivelhossa aineistoa rikastetaan kansiorakenteen ja tiedostonimen lisäksi erikseen lisättävillä metatiedoilla. Metatiedoilla tarkoitetaan tietoa, jolla kuvataan ja luokitellaan aineistoja. Metatiedot helpottavat aineistojen hakemista, käyttämistä ja hallitsemista.
Toimeksiannon, projektin ja mahdollisen projektijoukon tiedot periytyvät aineiston metatiedoiksi. Näitä tietoja voidaan hyödyntää laajoissa hauissa ja raporteissa Väyläviraston Analytiikkaportaalissa. Lisätietoja löydät Analytiikkaportaali-sivulta.
Aineiston metatietotyypit
Mitä ovat aineistoryhmä, aineistolaji, dokumenttityyppi, rakennusosa ja tekniikka-ala?
Mitä ovat aineistoryhmä, aineistolaji, dokumenttityyppi, rakennusosa ja tekniikka-ala?
Alla on kuvattu lyhyesti eri metatietotyypit, joita aineistoille voidaan antaa. Tarkemmat ohjeet metatietojen antamiseen löydät Ylläpitotoiminnot-sivun kohdasta Aineistojen muokkaaminen ja päivittäminen.

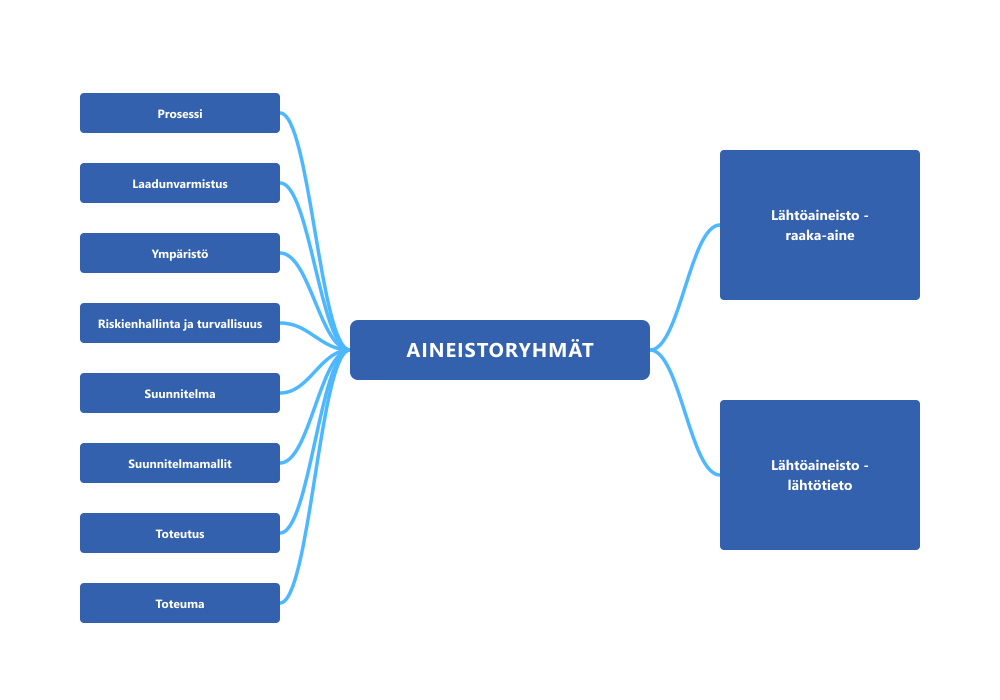

Aineistoryhmä on aineistojen luokittelussa päätaso, jolla tieto jaotellaan laajempiin aineistokokonaisuuksiin. Aineistoryhmiä käytetään myös Projektivelhon mukaisen kansiorakenteen pääkansioina.
Aineistolaji on aineistoryhmästä seuraava tarkentava taso. Aineistolajilla tarkennetaan aineistoryhmien alle kuuluvia aineistokokonaisuuksia. Aineistolajeja voi olla useampia tasoja aineistoryhmän alla.
Dokumenttityyppi kuvaa aineiston sisältöä yksittäisen aineiston tasolla. Aineistolle annetaan sellainen dokumenttityyppi, joka kuvaa vietävän aineiston sisältöä mahdollisimman tarkasti.
Rakennusosa kuvaa, mihin rakennusosaan aineisto liittyy. Sen avulla voidaan hakea tiettyyn rakennusosaan liittyvät laatu- ja toteuma-aineistot. Rakennusosa on pakollinen ominaisuustieto Laadunvarmistus-, Suunnitelmamallit-, Toteutus– ja Toteuma-aineistoryhmien aineistoille. Arvoksi voi valita ”Määrittelemätön”, jos rakennusosaa ei pysty kyseiselle aineistolle määrittämään.
Tekniikka-ala kuvaa mitä eri tekniikka-aloja kyseinen dokumentti koskee. Dokumentille voidaan valita useampi tekniikka-ala. Jos dokumentille ei voi antaa selvästi sen sisältöä kuvaavaa tekniikka-alaa, arvoksi valitaan ”Määrittelemätön”. Tekniikka-ala voidaan syöttää seuraaville aineistoille:
- Raaka-aine ja lähtötiedon Rakenteet ja järjestelmät -aineistolajia oleville aineistoille.
- Kaikille Suunnitelma– ja Suunnitelmamallit-aineistoryhmien aineistoille.
Aineistoryhmät ja -lajit
Mitä aineistoa näihin aineistoryhmiin ja -lajeihin kuuluu?
Mitä aineistoa näihin aineistoryhmiin ja -lajeihin kuuluu?

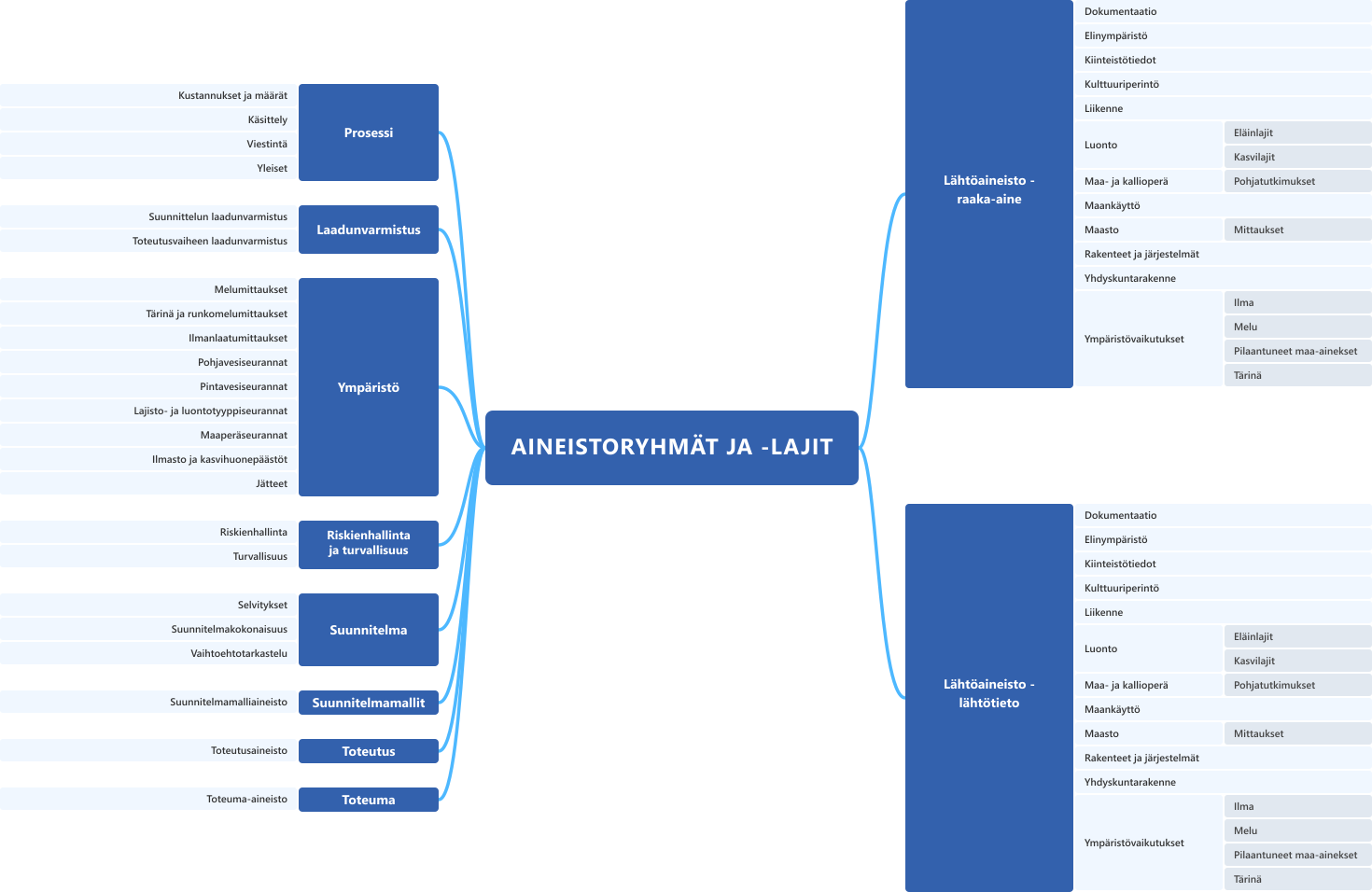

Alla on kuvattu, mitä aineistoa eri aineistoryhmiin ja -lajeihin kuuluu. Kansiorakenteissa on otettu valmiiksi huomioon eri suunnitelmavaiheiden sisältö- ja esitystapaohjeet sekä Väyläviraston inframallivaatimukset ja Yleiset inframallivaatimukset.
01 Prosessi
- Käsittely: Suunnitteluvaiheissa kokousaineisto, päätöksentekoon liittyvä aineisto ja hallinnollisen käsittelyn vuorovaikutusaineisto. Rakentamisvaiheissa kokousaineisto, raportointi ja päätöksentekoon liittyvä aineisto.
- Yleiset: Toimeksiannon/urakan yhteystietolistat, aikataulut ja ohjeistukset.
- Kustannukset ja määrät: Toimeksiannon kustannusten seurannan dokumentaatio, kuten maksuerätaulukot ja laskutusten seuranta.
- Viestintä: Ulkoisen viestinnän aineistot, kuten aineistot lehtiartikkeleita tai esittelytilaisuuksia varten.
02 Laadunvarmistus, 03 Ympäristö, 04 Riskienhallinta ja turvallisuus
02 Laadunvarmistus
- Suunnittelun laadunvarmistus: Suunnitteluvaiheessa syntyvä laadunvarmistusaineisto.
- Toteutusvaiheen laadunvarmistus: Toteutusvaiheessa syntyvä laadunvarmistusaineisto.
03 Ympäristö
- Erillisissä toimeksiannoissa tai osana urakkaa tilattu ympäristön seurantaan liittyvä dokumentaatio, kuten pohjaveden seuranta, tärinä- ja melumittaukset yms.
04 Riskienhallinta ja turvallisuus
- Riskienhallinta: Suunnitteluvaiheen riskienhallinta-aineisto, joka ei ole osa suunnitelmapakettia. Rakentamisvaiheen riskienhallintasuunnitelmat sekä muu riskienhallinta-aineisto.
- Turvallisuus: Turvallisuusasiakirjat, kuten turvallisuusselvitykset, vaararekisteriraportti tai liikenneturvallisuustarkastusmuistio.
05 Lähtöaineisto – raaka-aine ja 05 Lähtöaineisto – lähtötieto
- Raaka-aine: Saatu lähtöaineisto, joka ei ole suunnittelijan toimesta validoitu tai muokattu.
- Lähtötieto: Lähtöaineisto, joka on suunnittelijan toimesta tarkastettu ja mahdollisesti muokattu. Lähtöaineistoluettelo, johon on dokumentoitu kaikki lähtötietoaineistoon kuuluvat lähtöaineistot (sekä raaka-aine että lähtötieto).
06 Suunnitelma ja 07 Suunnitelmamallit
06 Suunnitelma
- Suunnitelmakokonaisuus: Suunnitelmavaiheen sisältö- ja esitystapaohjeen mukainen sisältö. Rakentamisvaiheessa rakentamissuunnitelma-aineisto, joka mahdollisesti päivittyy suunnittelun työmaapalvelun toimesta.
- Selvitykset: Vaikutuksia kuvaavat selvitykset ja suunnittelua palvelevat tekniset selvitykset, jotka on tehty osana suunnittelutoimeksiantoa, kuten kaavoitus- tai ympäristöselvitykset, liikenneselvitykset ja johto- ja laitesiirtoselvitykset.
- Vaihtoehtotarkastelu: Suunnitelmaratkaisun valinnan perusteena olleet vaihtoehtojen selvitykset tai tekniikkaa koskevat vaihtoehtotarkastelut, kuten tiesuunnitelmaratkaisun valinnan perusteena olleet piirustukset.
07 Suunnitelmamallit
- Suunnitelmamalliaineisto: Suunnitelmavaiheiden inframalliaineisto, kuten suunnitelmamallit ja suunnitelmamalliaineiston dokumentaatio (aineistoluettelo ja tietomalliselostus).
07 Toteutus ja 08 Toteuma
07 Toteutus
- Toteutusaineisto: Rakennusvaiheen toteutusmallit ja työtä tukeva viiteaineisto, kuten urakoitsijan tekemät mallit, koneohjauksen ja mittauksen taustakartat sekä työn aikaiset pistepilvet, orto- ja 360-kuvat.
08 Toteuma
- Toteuma-aineisto: Toteutunutta rakennuskohdetta vastaava aineisto, kuten toteumamallit, toteumapiirustukset sekä lopullisesta kohteesta tehdyt pistepilvet, ilmakuvat ja 360-kuvat.
Jos olet uusi käyttäjä tai haluat kerrata, kuinka järjestelmässä navigoidaan ja miten eri näkymät toimivat, tutustu käyttöliittymän pikaohjeeseen.
Etkö löytänyt etsimääsi tai jäikö jokin epäselväksi? Ole siinä tapauksessa yhteydessä Projektivelhon tukeen: projektivelho@vayla.fi
