BIM-työkalu

Projektivelhoon integroitu BIM-työkalu (räätälöity Vektor.io) on selainpohjainen pilvipalvelu paikkatietoaineistojen ja inframallien tarkasteluun. Se ei vaadi erillisiä asennuksia tai käyttäjätilejä ja toimii hankkeen eri osapuolten yhteisenä alustana elinkaaren eri vaiheissa.

Malliaineistojen lisäksi BIM-työkalussa voi tarkastella myös muuta aineistoa, kuten 2D-poikkileikkauskuvia.

Projektivelhoon perustetulle projektille luodaan automaattisesti vastine BIM-työkaluun. Toimeksiannoille tallennetut aineistot siirtyvät ja ryhmittyvät sinne suoraan metatietojensa perusteella. Siksi huolellinen aineistojen tuonti ja metatiedotus on tärkeää BIM-työkalun optimaalisen hyödyntämisen kannalta.

Tuetut selaimet

BIM-työkalu on tuettu seuraavissa selaimissa (toiminnot voivat vaihdella mobiili- ja työpöytäversioissa):

• PC: Google Chrome, Mozilla Firefox, Microsoft Edge (Chromium)
• Mac: Safari, Google Chrome, Mozilla Firefox
• Android: Google Chrome
• IOS: Safari

Tuetut tiedostoformaatit

BIM-työkalu tukee useimpia paikkatieto- ja tiedonsiirtoformaatteja:

• xml
• ifc
• dwg, dxf
• dgn
• laz, las, e57, pts, xyz
• gml
• rvt, skp, pdf, ags, fbx, glb, gltf
• zip
• ifczip, daezip, pdfzip, objzip, shpzip
• jpg, jpeg, tif, tiff

Tiedostojen hallinta ja siirtyminen BIM-työkaluun perustuu täysin Projektivelhon metatietoihin. Projektille luodaan automaattisesti BIM-työkalu -projekti, jos sille on määritetty koordinaattijärjestelmä ja toimeksiannoilla on siirtymisehdot täyttävää aineistoa.

Aineistot tulee viedä Projektivelhoon zip-pakettina hankkeen vakioidussa hakemistorakenteessa. Tällöin aineistojen metatietoihin tallentuvat tiedostopolut ohjaavat niiden ryhmittelyä BIM-työkalussa. Vaihtoehtoisesti voit määrittää Polku-arvon muokkaamalla aineiston metatietoja. Ohjeet aineistojen vientiin ja metatiedottamiseen löydät täältä.

Mitä BIM-työkaluun siirtyy?

BIM-työkaluun siirtyy kaikki malliaineisto, muun muassa:

• mallinnetut lähtötiedot,
• suunnitelmamallit (suunnitteluprojekteissa),
• toteutus- ja toteumamallit (toteutusprojekteissa),
• malliaineiston dokumentaatio (tietomalliselostus ja -loki pdf-muodossa).

Malliaineiston lisäksi BIM-työkaluun siirtyy:

• lähtötietoaineiston raaka-aine,
• suunnitelma-aineisto,
• toteutukseen ja toteumatietoon liittyvä viiteaineisto, taustakartat ja toteumapiirustukset (toteutusprojekteissa).

Alla olevat taulukot (1 ja 2) kuvaavat tarkemmin, miten aineistot tulee metatiedottaa eri projektivaiheissa, jotta ne siirtyvät oikein BIM-työkaluun.

Taulukko 1. Aineistojen siirtymisen ehdot suunnitteluprojekteissa.

Kansio	Mitä aineistoa BIM-työkaluun siirtyy	Miten aineisto tulee metatiedottaa
05 Raaka-aine	Kaikki raaka-aine	Aineistoryhmäksi tulee valita (Lähtöaineisto) / raaka-aine Huom! Pdf-, jpg-, tif- jne. tiedostot siirtyvät vain, jos dokumenttityyppi on ilmakuva, valokuva tai 360-valokuva.
05 Lähtötieto	Kaikki lähtötieto	Aineistoryhmäksi tulee valita (Lähtöaineisto) / lähtötieto Huom! Pdf-, jpg-, tif- jne. tiedostot siirtyvät vain, jos dokumenttityyppi on ilmakuva, valokuva tai 360-valokuva.
06 Suunnitelma	Kaikki dwg-, dxf- tai dgn -muotoinen suunnitelma-aineisto	Aineistoryhmäksi ja -lajiksi tulee valita Suunnitelma / Suunnitelmakokonaisuus
07 Suunnitelmamallit	Suunnitelmamallit sekä niihin liittyvä dokumentaatio pdf-muodossa	Aineistoryhmäksi ja -lajiksi tulee valita Suunnitelmamallit / Suunnitelmamalliaineisto Suunnitelmamallien dokumenttityyppi: suunnitelmamalli Tietomalliselostuksen (pdf) dokumenttityyppi: tietomalliselostus Aineistoluettelon (pdf) dokumenttityyppi: aineistoluettelo

Taulukko 2. Aineistojen siirtymisen ehdot toteutusprojekteissa.

Kansio	Mitä aineistoa BIM-työkaluun siirtyy	Miten aineisto tulee metatiedottaa
05 Raaka-aine	Kaikki raaka-aine	Aineistoryhmäksi tulee valita (Lähtöaineisto) / raaka-aine Huom! Pdf-, jpg-, tif- jne. tiedostot siirtyvät vain, jos dokumenttityyppi on ilmakuva, valokuva tai 360-valokuva.
05 Lähtötieto	Kaikki lähtötieto	Aineistoryhmäksi tulee valita (Lähtöaineisto) / lähtötieto Huom! Pdf-, jpg-, tif- jne. tiedostot siirtyvät vain, jos dokumenttityyppi on ilmakuva, valokuva tai 360-valokuva.
06 Suunnitelma	Kaikki dwg-, dxf- tai dgn -muotoinen suunnitelma-aineisto	Aineistoryhmäksi ja -lajiksi tulee valita Suunnitelma / Suunnitelmakokonaisuus
07 Toteutus	Kaikki toteutusaineistot, pois lukien pdf-tiedostot (tietomalliselostus ja aineistoluettelo siirtyvät pdf-muodossa)	Aineistoryhmäksi ja -lajiksi tulee valita Toteutus / Toteutusaineisto Tietomalliselostuksen (pdf) dokumenttityyppi: tietomalliselostus Aineistoluettelon (pdf) dokumenttityyppi: aineistoluettelo
08 Toteuma	Kaikki toteuma-aineistot, pois lukien pdf-tiedostot (tietomalliselostus ja aineistoluettelo siirtyvät pdf-muodossa)	Aineistoryhmäksi ja -lajiksi tulee valita Toteuma / Toteuma-aineisto Tietomalliselostuksen (pdf) dokumenttityyppi: tietomalliselostus Aineistoluettelon (pdf) dokumenttityyppi: aineistoluettelo

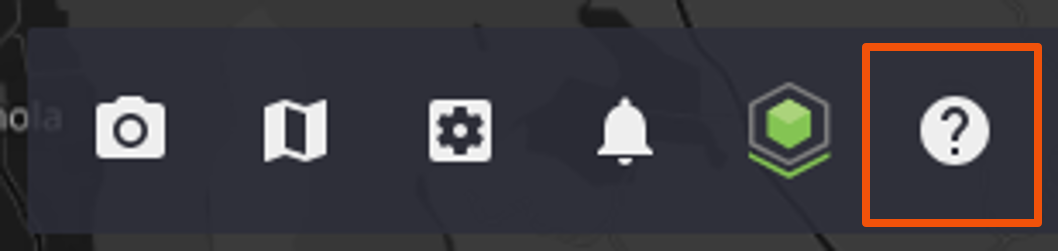

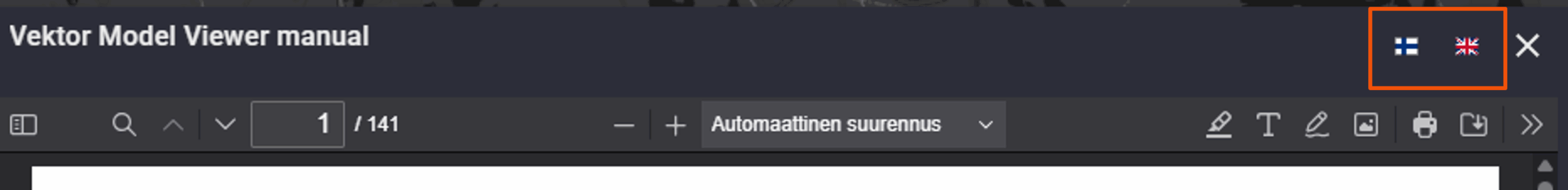

Tämä osio täydentää BIM-työkalussa olevaa Vektor.io:n omaa peruskäyttöohjetta. Varsinaisen Vektor.io-käyttöohjeen löydät BIM-työkalun yläpalkista Open Manual-painikkeen (kysymysmerkki-ikonin) takaa. Kielen voi vaihtaa manuaalin yläpalkista suomeksi.

Ohjeen esimerkkikuvat on otettu PC:n Google Chrome -selaimella.

BIM-työkalun avaaminen

BIM-työkalu avataan Projektivelhon eri näkymien oikeasta yläreunasta ”Avaa BIM-työkalu” -painikkeella. Painike näkyy vain, jos projekti on siirtynyt BIM-työkaluun.

• Projekti-, toimeksianto- ja aineistonäkymästä avattaessa siirryt tarkastelemaan suoraan kyseisen projektin toimeksiantoja ja aineistoja.

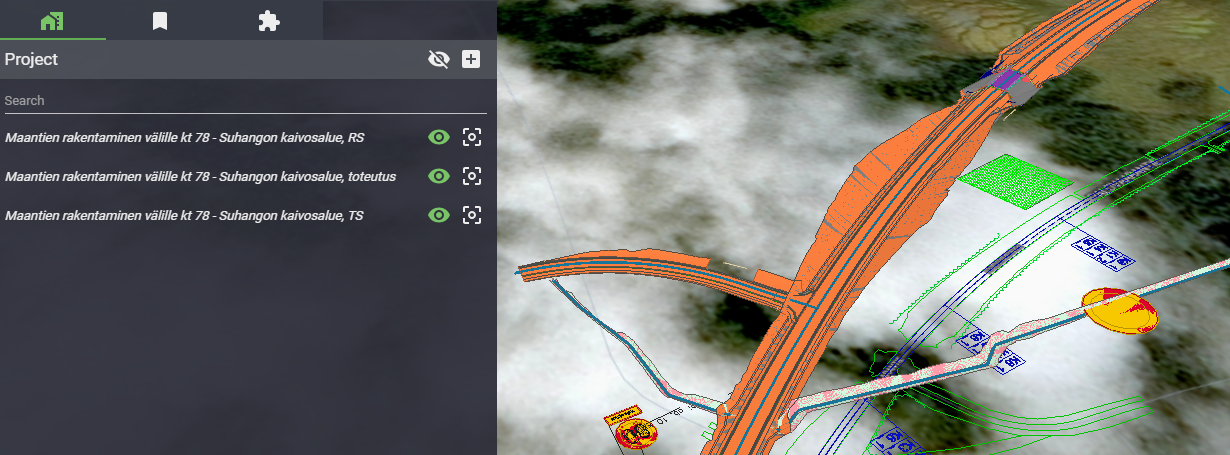

• Projektijoukkonäkymästä avattaessa näet samanaikaisesti kaikki projektijoukon BIM-työkalussa olevat projektit toimeksiantoineen ja aineistoineen. Oikean puolen mallinäkymässä näkyy valitsemasi projektin lisäksi myös muiden projektien aineistot, jos ne on asetettu näkyviksi. Näin voit vertailla eri vaiheiden malleja kätevästi keskenään.

Aineistojen tarkastelu

Malliaineistojen ohella BIM-työkaluun siirtyy myös esimerkiksi lähtötietoaineiston raaka-aine ja suunnitelmapiirustuksia. Selkeyden vuoksi näkyvissä kannattaa pitää vain tarvittavat tasot.

Aineistot, joilla on Polku-arvo (aineistot on viety joko zip-pakettina tai Polku-arvo on määritelty jälkikäteen), ovat jaoteltu BIM-työkalussa toimeksiannon alle samalla rakenteella kuin Projektivelhossa.

Malliaineiston tarkastelu

Vakiorakenteessa malliaineistot löytyvät suunnitteluprojekteilla ”07 Suunnitelmamallit / Mallit” ja ”05 Lähtötieto” -kansioista. Toteutusprojekteilla ne sijaitsevat ”07 Toteutus / Mallit”, ”08 Toteuma / Mallit” sekä ”05 Lähtötieto” -kansioissa.

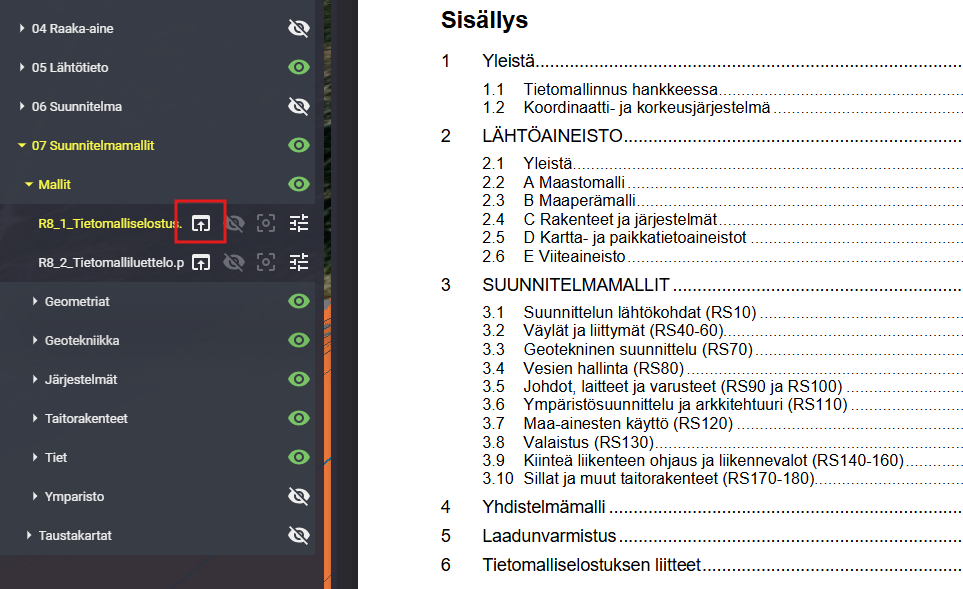

Myös pdf-muotoiset tietomalliselostukset ja aineistoluettelot siirtyvät BIM-työkaluun oikein metatiedotettuina. Voit lukea niitä sisäänrakennetulla katselutyökalulla painamalla dokumentin vierestä Open pdf viewer-painiketta.

Muun aineiston tarkastelu

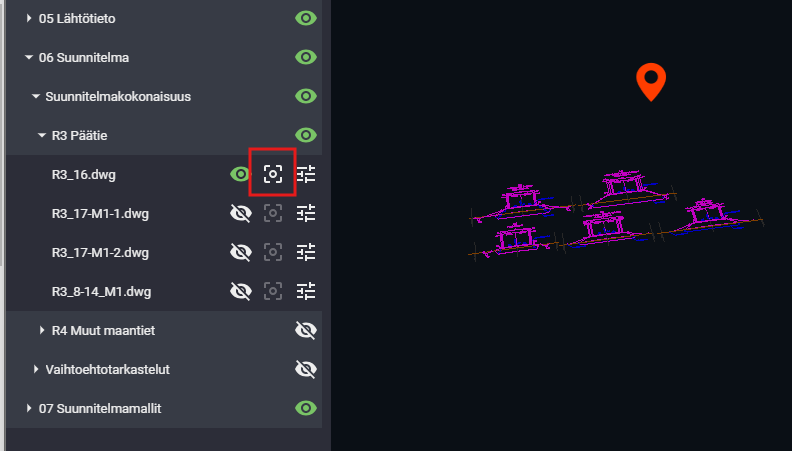

Jos tarkastelet koordinaatistotonta 2D-aineistoa, kuten poikkileikkauskuvia, valitse dokumentin vierestä Zoom to model.

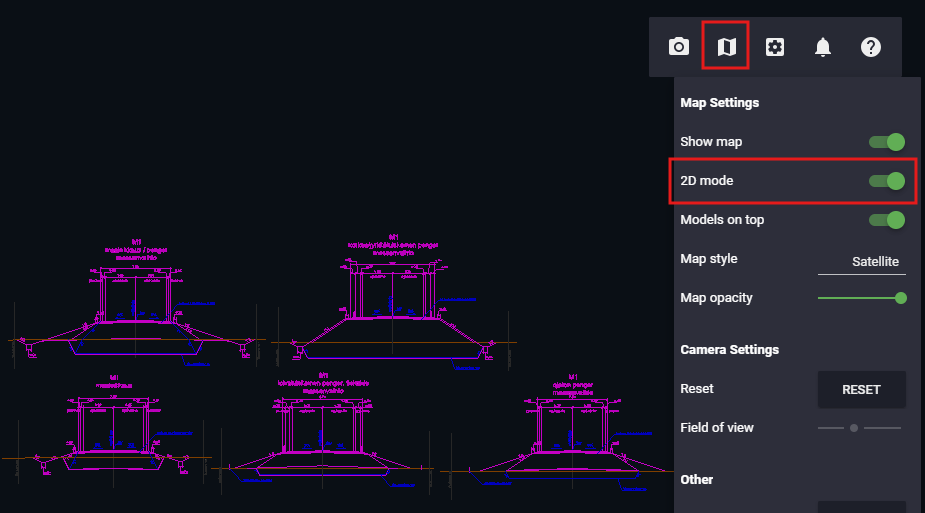

2D-aineiston tarkastelua helpottaa erillinen 2D-tila. Saat sen päälle yläpalkin kartta-painikkeen (Map settings) takaa valitsemalla 2D mode.
